Tööstusettevõtete ehitus

Hebei Sunrise International Iron & Steel Co., Ltd. on Hiinas üks usaldusväärsemaid tööstusettevõtete ehituse tootjaid ja tarnijaid. Võite olla kindel, et ostate meie tehasest konkurentsivõimelise hinnaga kohandatud tööstusseadmete ehitust. Kui teil on pakkumise kohta küsimusi, saatke meile julgelt e-kiri.



Tööstusrajatiste teraskonstruktsioon ei ole hoone kest - see on rasketööstuse "struktuurne selgroog", kus valmistatud terasraamid toetavad massiivseid protsessiseadmeid, sildkraanasid ja äärmuslikke põrandakoormusi, võimaldades tootmisliinidel töötada täisvõimsusel.

Sunrise tarnib tööstuslikke teraskonstruktsioone:

Tootmisrajatised- auto-, masina- ja rasketehnika tootmine

Koosoleku saalid- suuremahuliste-seadmete ja moodulite kokkupanek

Töötlemistehased- toiduainete töötlemine, materjalide rafineerimine

Hooldusrajatised- seadmete kapitaalremondi ja remonditöökoda

Meie töö ulatus:

Disaini detailide ja kaupluse jooniste ettevalmistamine

Terasdetailide valmistamine (sambad, talad, fermid, kraanatalad)

Kriitiliste keevisõmbluste kvaliteedikontroll 100% NDT-ga

Saadetise{0}}koosseisu kinnitamine (proovipaigaldamine)

Kohapealne tehniline järelevalve ja paigaldustugi-

Polt-ühendatud püstitussüsteemid (minimaalne välikeevitus)

Iseloomulikud disainiparameetrid:

Ehituse jalajälg: 5000–500 000 ㎡ (kohandatud projekti kohta)

Puhas kaugus: 30-70 m (veeruvabad tootmistsoonid)

Räästa kõrgus: 8-30m (töötlemisseadmete kliirens)

Põranda koormus: 15-50 kN/㎡ (rasked tootmistsoonid)

Kraana kandevõime: 5-250 tonni (sildkraanasüsteemid)

Valmistamise tolerants: ±1,5 mm (täppistehnika)

Projekti nimi:Dar es Salaami rasketehnika tehas (teraskonstruktsioonide tarnimine)
Asukoht:Dar es Salaam, Tansaania (sadamaga külgnev tööstustsoon)
Skaala:75 000 ㎡ raske tootmisüksus - 35 000 ㎡ peatootmishall (54 m puhas ava, 16 m räästa kõrgus), 15 000 ㎡ teisene montaažisaal, 10 000 ㎡ värvi- ja viimistlustöökoda, 8 000 ㎡ tooraine ja valmistoodete ladu, 7, 00 büroohoone
Varustus:5 sildkraanat (2×100T, 2×75T, 1×50T), rasketehnika vundamendid
Terase tonnaaž:4800 tonni

Omaniku valupunkt:Kohaliku tootmisvõimsuse loomiseks vajati suurt üle{0}}Aafrika rasketehnika turustajat. Rajatis vajas suuri läbipaistvaid -vahega tootmissaale koos mitme raske sildkraana ja suure põrandakoormusega. Omanik vajas terasetootjat, kes suudaks tarnida kvaliteetset-kvaliteetset ja täpse sobivusega-terast, mis tarnitakse õigeaegselt, et toetada nende ehituse ajakava.



Sunrise töö ulatus:

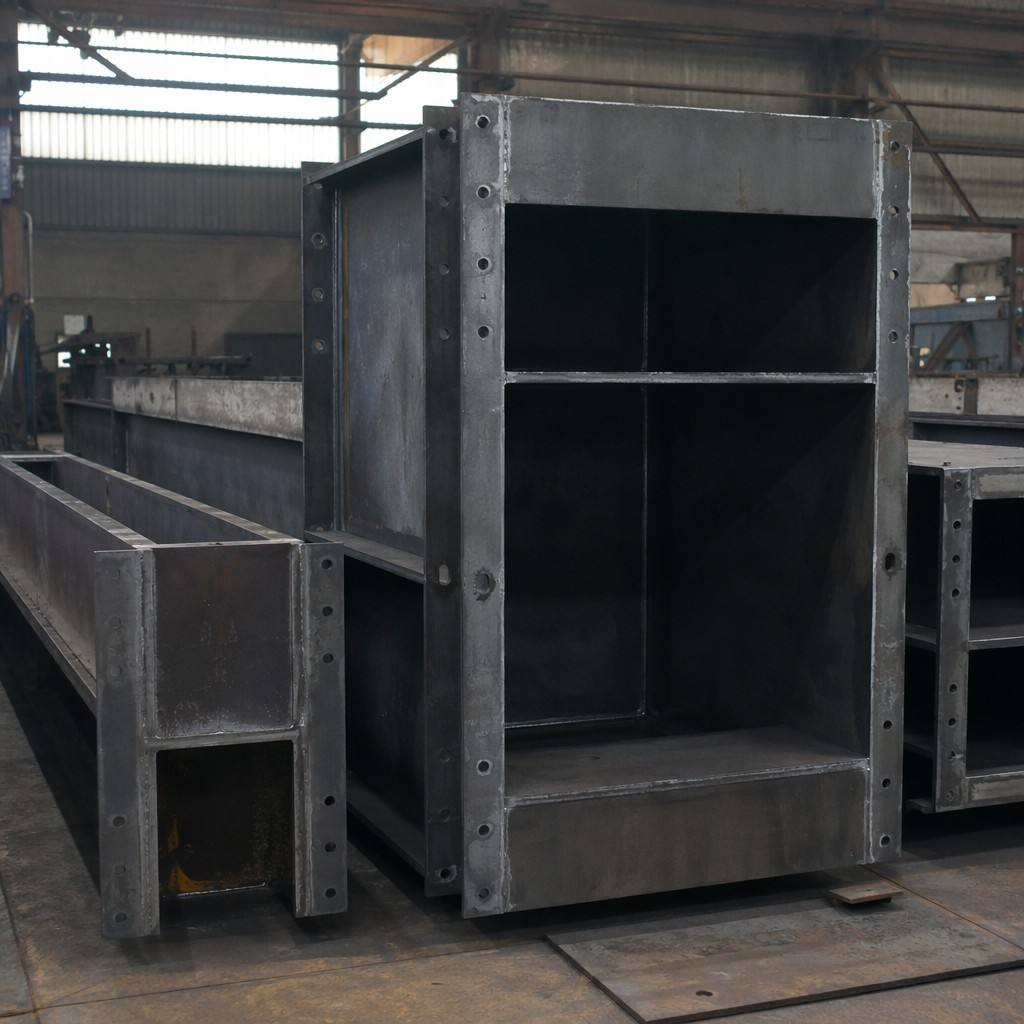

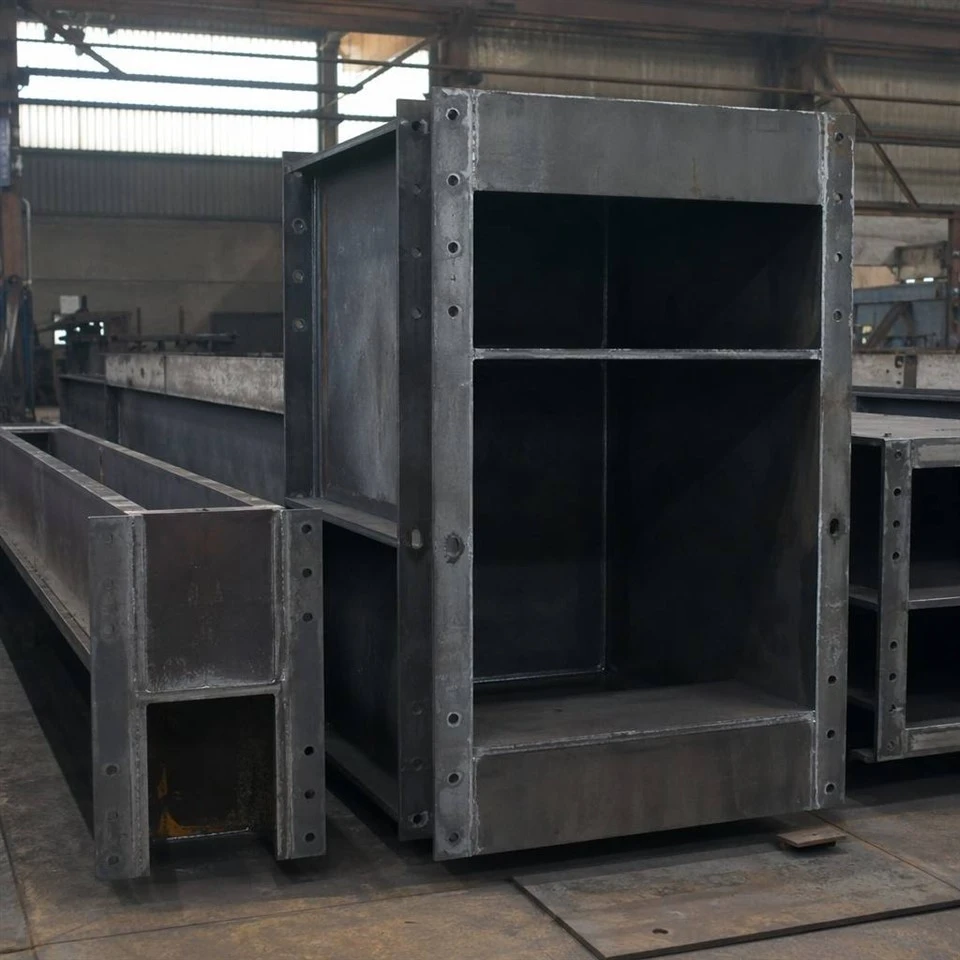

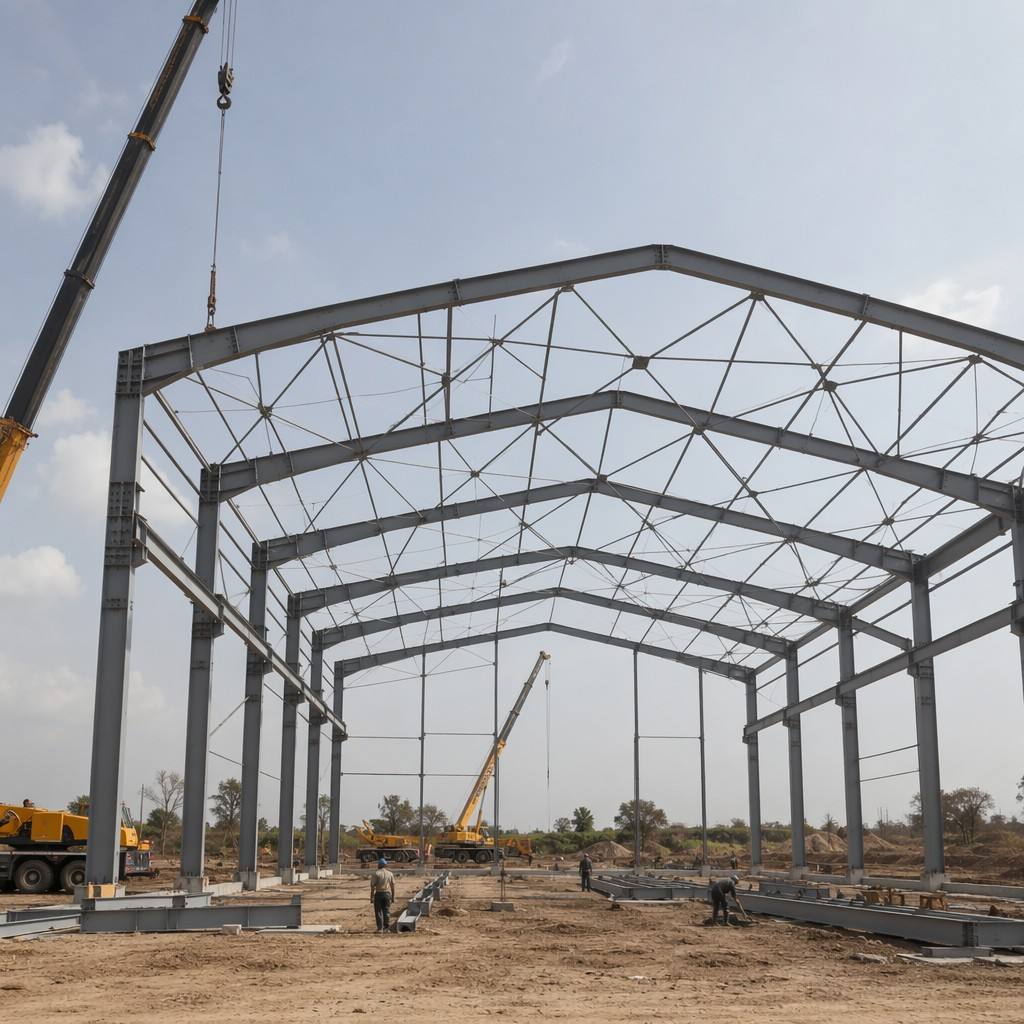

Peamine tootmissaal:54 m laiune-laiune portaaliraam, 16 m räästa kõrgus -, mis on valmistatud 2,4 m-sügavatest-kastsammastest ja 2,0 m-sügavatest kitsenevatest katusefermidest. Kõik osad on varustatud eelnevalt{10}}puuritud poldiaugudega kohapeal-poltidega paigaldamiseks.

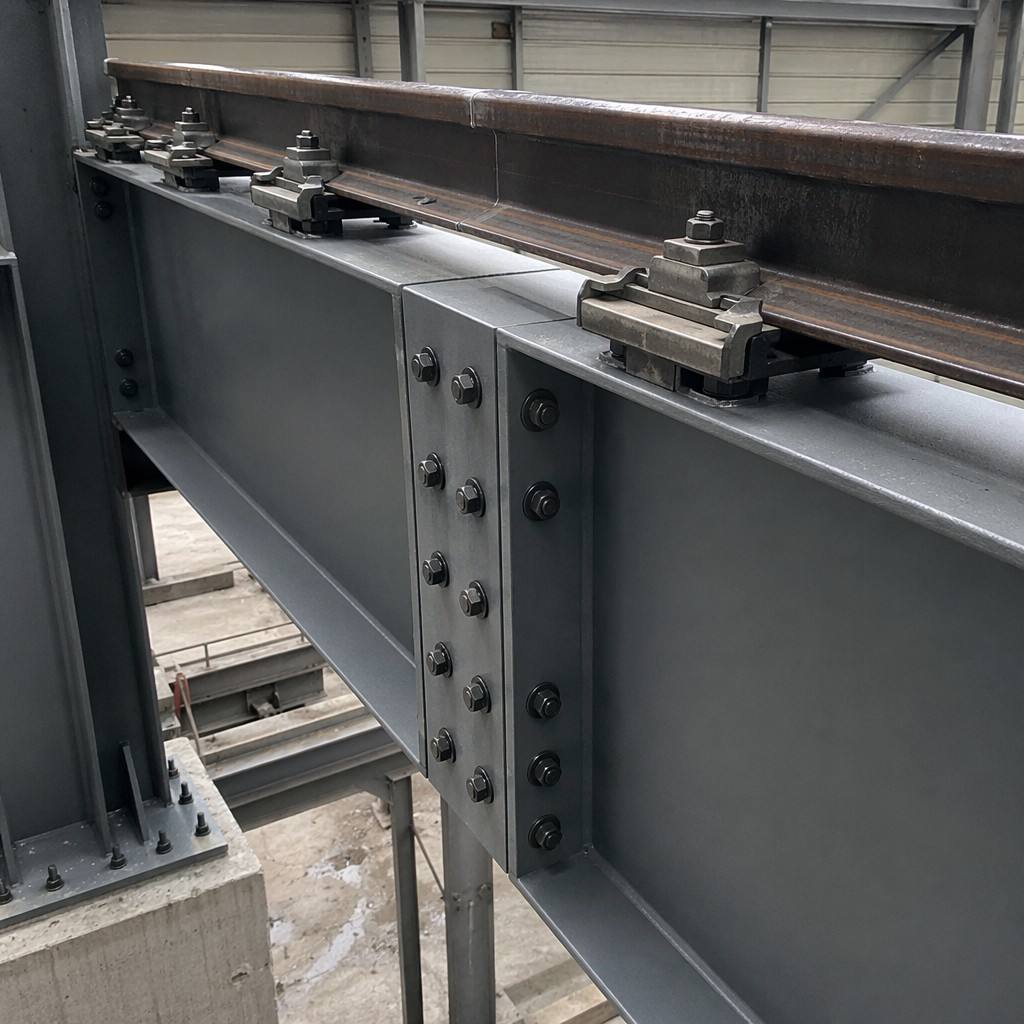

Õhkkraana talasüsteem:Valmistatud plaatkast{0}}sektsioonkraanatalad (sügavus 1200 mm) 100-tonnise kraana kandevõime jaoks, läbipaine piiratud L/1000. Kraana rööpad, ühendusplaadid ja stopperotsad tarnitakse komplektsete komplektidena.

Sekundaarne raamimine:Kõik ripsmed, vööd, toed ja ühendused tarnitakse tervikliku komplektina koos poldi{0}}ava kinnitusega.

Poe joonis ja detailid:Täielik projekteerimise koordineerimine konstruktsiooni projekteerimise ja valmistamise vahel, - kõik ühenduse üksikasjad vastavad kohapealsetele tingimustele-.

Kvaliteedi tagamine:100% NDT (UT ja MT) kõigil kraanataladel ja primaarühendustel. Mõõtmete kontroll 3D lasermõõtmisega enne saatmist.

Tehniline tugi:Sunrise on varustatud -kohapealse tehnilise järelevalvega paigaldamise ajal, tagades, et kõik poltühendused on õigesti paigaldatud ja pöördemoment-pingutatud vastavalt spetsifikatsioonidele.

Tulemus:Teraskonstruktsioon valmistati ja tarniti 14 kuu jooksul. Kohapealne-paigaldamine viidi lõpule nullvälja modifikatsioonidega - iga poldi auk joondatud, iga tala täpselt paigaldatud. Tehas alustas tootmist graafikujärgselt, täites nõudluse piirkondlike infrastruktuuriprojektide järele. Esimese 12 tegevuskuu jooksul tootis tehas seadmeid 85 miljoni USA dollari väärtuses.

Tööstusliku tehase teraskonstruktsiooni edukus ei sõltu mitte terase tugevusest, vaid sellestsobivuse täpsus- iga poldi auk peab joonduma, iga tala peab sobima, iga ühendus peab sulguma ilma jõuta.

Sunrise'i Dar es Salaami tehase terasevarud sobitati{0}}saidil ideaalselt:

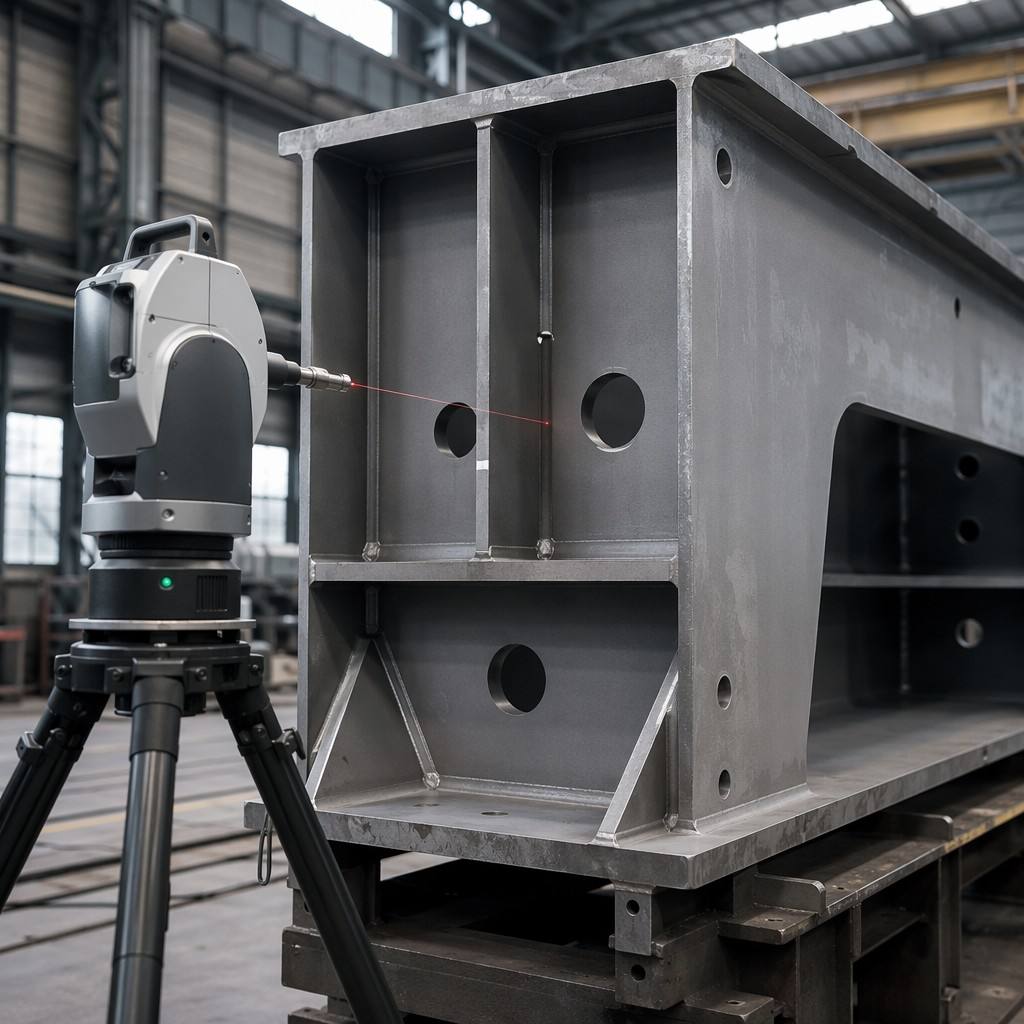

1.3D lasermõõtmine:Iga valmistatud elementi kontrolliti enne saatmist 3D-lasermõõtmise abil, kinnitades iga poldi augu asendi ±1,5 mm tolerantsiga. Liikmed, mis jäid tolerantsi piiridest välja, töödeldi enne tarnimist ümber.

2. Montaažieelne-kinnitus:Võtmesõlmed (kraanatalad, portaalraami painded) paigaldati tootmistsehhis proovi-. Poldid paigaldatud, augud joondatud ja mõõtmed kontrollitud enne lahtivõtmist ja saatmist.

3. Välipaigalduse tugi:Sunrise tarnis kohapeal -tehnilisi järelevaatajaid, kes kontrollisid poltide paigaldamist, pöördemomendi järjestust ja püstitamise joondust -, tagades, et saidi meeskond koostas konstruktsiooni täpselt nii, nagu on üksikasjalikult kirjeldatud.

Tulemus:Nullvälja modifikatsioonid. Null ümbertööd. Konstruktsioon püstitati täpselt planeeritud aja jooksul, eelarves ettenähtud tööjõuga ja ilma kulukate kohapealsete terasemuudatusteta.
