Suur terasetehase projekt

Hebei Sunrise International Iron & Steel Co., Ltd. on Hiinas üks usaldusväärsemaid suurte terasetehase projektide tootjaid ja tarnijaid. Võite olla kindel, et ostate meie tehasest konkurentsivõimelise hinnaga kohandatud suure terasetehase projekti. Kui teil on pakkumise kohta küsimusi, saatke meile julgelt e-kiri.



Terasevabrik ei ole tavaline tööstushoone - see on "rasketööstus oma kõige intensiivsemas vormis", kus konstruktsiooniteras peab taluma äärmuslikke koormusi, taluma kõrgeid temperatuure ja integreeruma massiivsete protsessiseadmetega, pakkudes samal ajal terase tootmiseks vajalikke selgeid-vaheruume.

Terasetehaste nõudlus:

Massiivsed tootmishallid- 100m+ vahemikud sulatuskodade ja valtsimiskodade jaoks

Ekstreemsed kraanakoormused- kuni 450-tonnised sildkraanad

Kõrgel{0}}temperatuuril töötamine- 1 000 + kraadi protsessitsoonid, mis vajavad termilist kaitset

Suured põrandakoormused- 30-50 kN/㎡ tootmisseadmete jaoks

Suured{0}}ruumid- 30m+ sisekõrgused protsessiseadmete jaoks

Sunrise'i terasetehase konstruktsioonisüsteem on loodud sellekstööstusliku tootmise intensiivsus:

Rasked{0}}portaali raamisüsteemidtootmishallide jaoks

Spetsiaalsed kraana talakonstruktsioonidtoetavad 400+ tonniseid kraanasid

Soojusisolatsiooni ja ventilatsiooni integreeriminekõrge{0}}temperatuuri tsoonide jaoks

Seadmete alused ja integreerimineprotsessi masinatega

Vastupidavus disain- 50+ aastat konstruktsiooni eluiga vähese hooldusega

Iseloomulikud disainiparameetrid:

Sulatuskoja ulatus: 100 m+ (veerg-vaba)

Terasetehase kõrgus: 30 m+ (töötlemisseadmete vahemaa)

Kraana kandevõime: kuni 450 tonni (sildkraanad)

Põranda koormus: 30-50 kN/㎡ (tootmispinnad)

Kolonnvõred: 9–12 m esmane, 24–36 m vahekaugus

Termotsoonid: 1000 kraadi + sulatuskodades

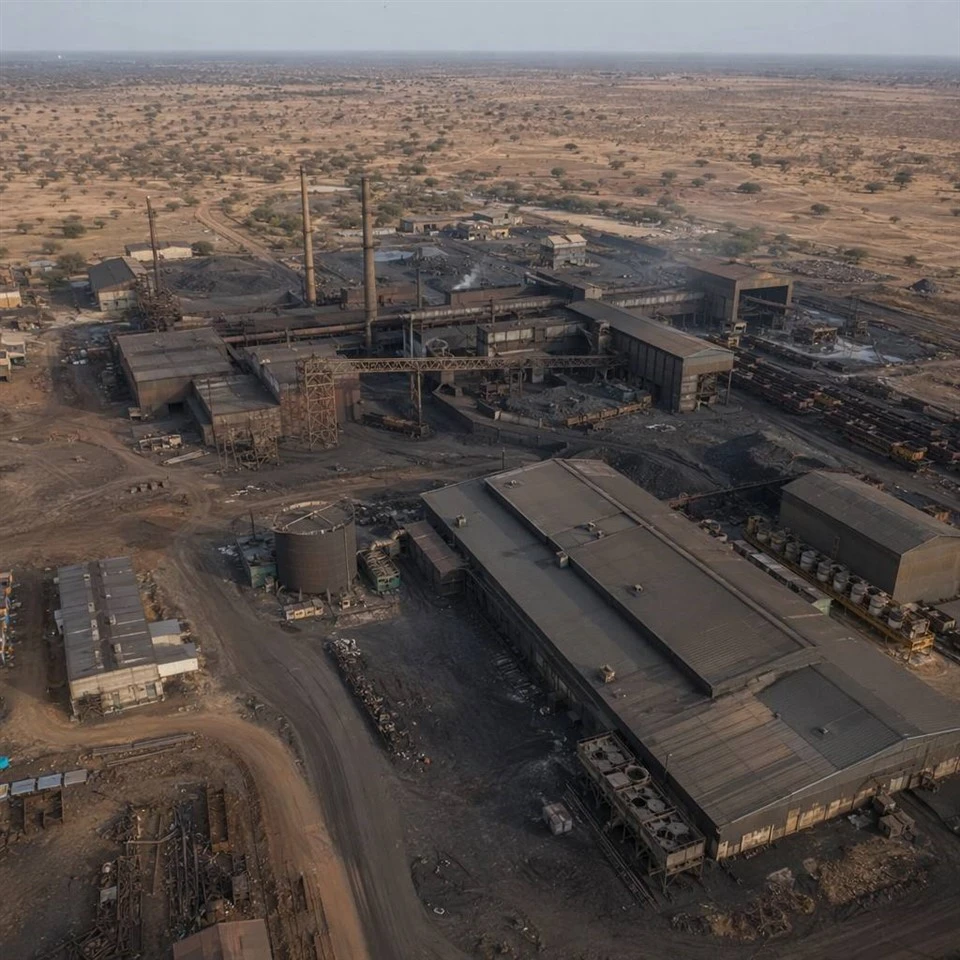

Projekti nimi:Oshakati terasetehas (1. faas)
Asukoht:Oshakati, Namiibia (tööstusala 10 km kaugusel Angola piirist)
Skaala:450 000 ㎡ 1. etapi arendus - 150 000 ㎡ sulatuskoda (100 m puhas ava, 35 m kõrgus), 100 000 ㎡ valtspink, 80 000 ㎡ toorikute ladustamine ja viimistlemine, 60 000 ㎡ toormaterjalide ladu, hoone hooldus ja hooldus 60 ㎡ 000
Terase tonnaaž:32 000 tonni (1. faas)

Omaniku valupunkt:Namiibia investeerimisgrupp arendab Aafrika esimest suurt terasetehast, mille esialgne toodang on 500 000 tonni aastas. Rajatis vajas suurimaid tööstuslikke teraskonstruktsioone, mis Namiibias eales ehitatud - 100m läbipaistva-ava sulatuskoda, 35 m sisekõrgust, 450-tonnise kraana võimsust ja äärmuslikku soojusjuhtimist. Väljakutse: rajatis tuli tarnida 30 kuu jooksul, töötades Namiibia äärmuslikus kuumuses (päevane temperatuur suvel kuni 45 kraadi), järgides samal ajal rahvusvahelisi keskkonnastandardeid.



Päikesetõusu lahendus:

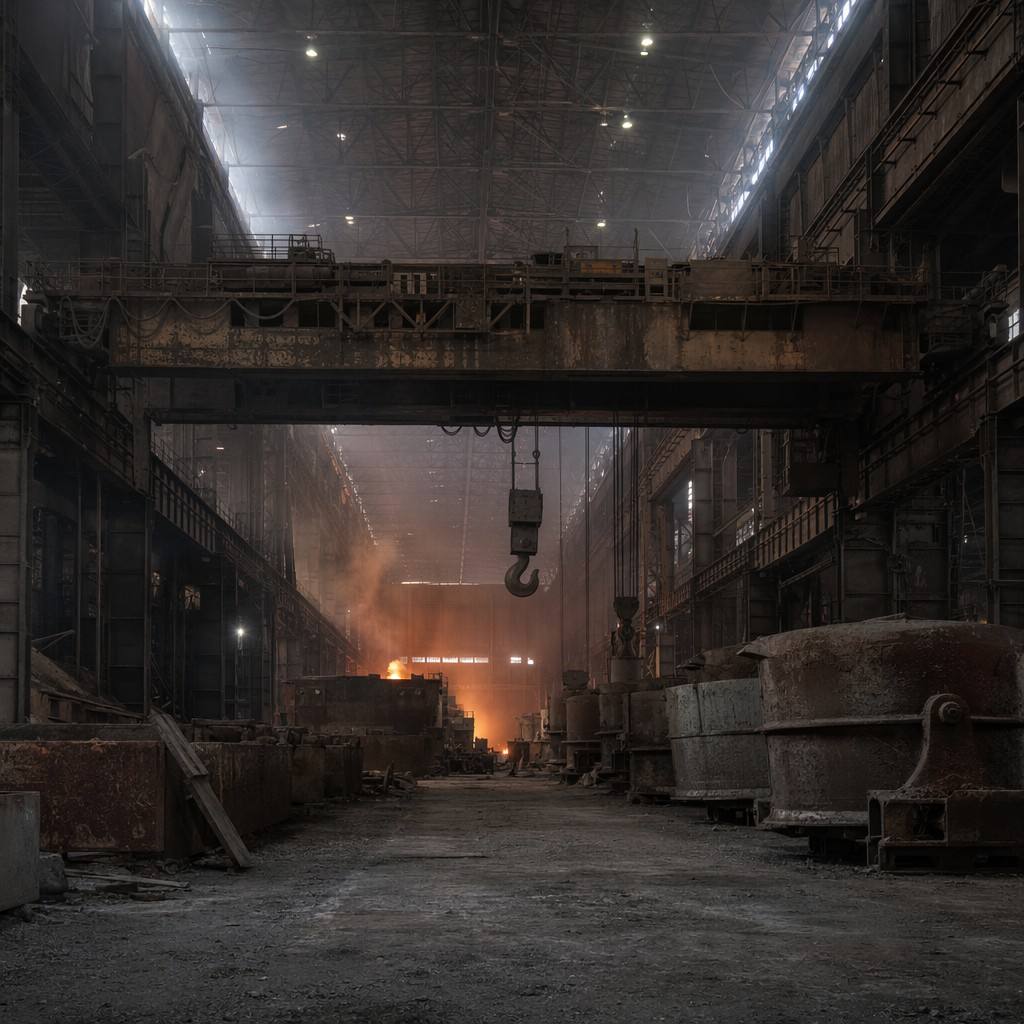

Sulatuskoda:100 m puhas ava, 35 m kõrgune portaalraam raskete valmistatud kastpostide ja kitsenevate katusefermidega. Sulatuskojas on 15-tonnised kulpkraanad ja 160-tonnised sildkraanad, mille kraanatalad on mõeldud 160- ja 15-tonnise kandevõime jaoks.

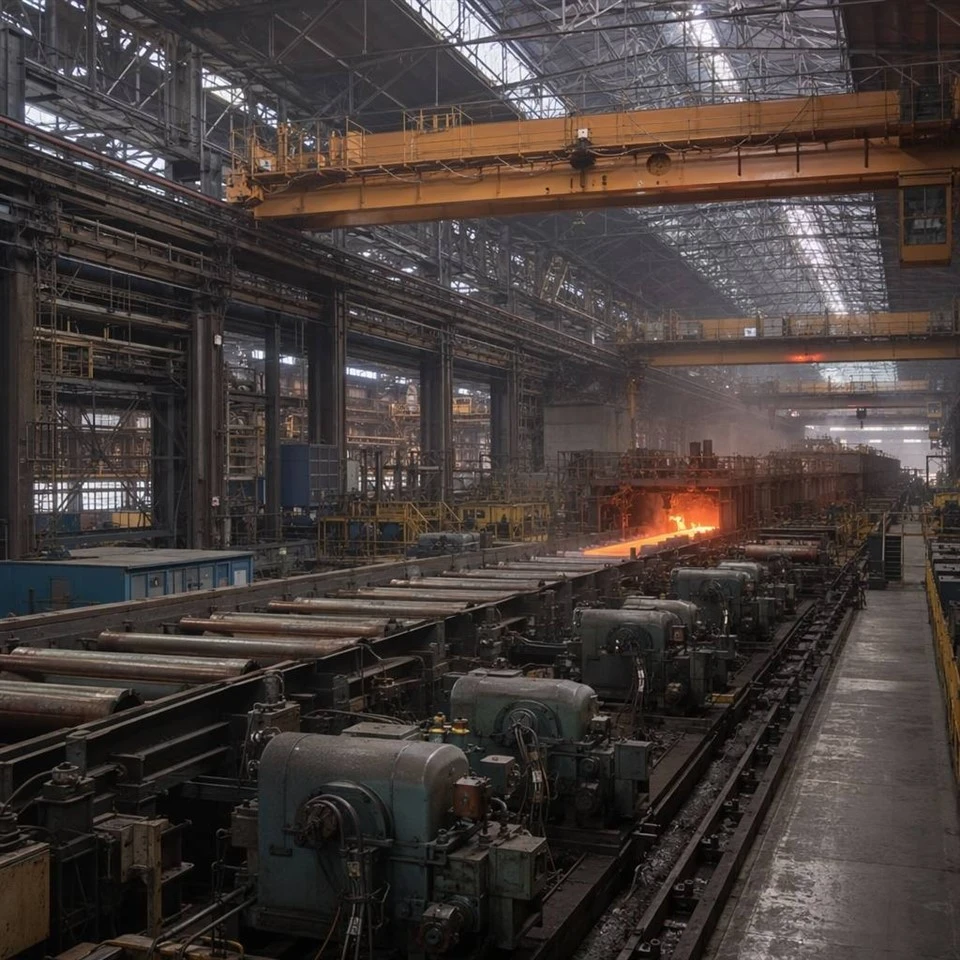

Valtsimisveski:70 m puhas ava, 25 m kõrgus, mõeldud 10-tonnise sildkraana jaoks. Valtsimistehase hoone hõlmab raskeseadmete vundamente ja protsessiseadmete integreerimist.

Toorikute ladustamine:60 m puhas ava, 15 m kõrgus, mõeldud 40-tonnise pukk-kraana jaoks.

Tooraine ladustamine:70 m puhas sildevahe, 25 m kõrgus, mõeldud 40- ja 10-tonnise sildkraana jaoks.

Keskkonnasüsteemid:Teraskonstruktsiooni - tolmukogumisseadmetesse, puhastusseadmetesse ja kottidesse integreeritud terviklikud saastetõrjesüsteemid, mida toetavad konstruktsiooniterasest platvormid.

Soojusjuhtimine:Kõrge temperatuuriga alad, mis on kaitstud spetsiaalsete tulekindlate katete ja katusekonstruktsiooni integreeritud loomulike ventilatsioonisüsteemidega.

Vastupidavus:Kogu konstruktsiooniteras kõrge{0}}kuumustsoonides (sulatuskoda), mis on kaitstud spetsiaalsete tule- ja kuumuskindlate katetega.

Tulemus:Esimene etapp viidi lõpule 28 kuu jooksul, enne 30-kuulist eesmärki. Tehas toodab nüüd 500 000 tonni terast aastas, mis on Aafrika suurim terase tootmise investeering viimase kümnendi jooksul.

450-tonnine sildkraana esindab tööstusliku kraana laadimise kõrgeimat otsa – kraana ise kaalub 1200 tonni ning kraana+koormus on 1650 tonni, mis liigub kuni 30 m pikkustel teraskraana taladel. Struktuursed tagajärjed on olulised.

Sunrise'i Oshakati tehas lahendas 450-tonnise kraana väljakutse järgmiselt:

1. Rasked kraanatalad:Kraanatalad on ehitatud-plaatkarbi sektsioonid (1500 mm sügavus × 600 mm lai), mis on valmistatud ülitugevast terasest-, mis toetavad kraana rööpaid ja liikuva kraana täielikku dünaamilist koormust.

2.Samba tugevdus:Kraana tsoonides olevad portaalraami sambad on kasti sektsioonid (1200 mm × 1200 mm, seinapaksus 40 mm), mis on võimelised kandma 1650-tonnist kraanat ja ehituskoormust.

3. Kraana tala läbipainde juhtimine:150- ja 160-tonnistel kraanal on vertikaalse läbipainde piirväärtus L/1000. 30 m vahekaugusel tähendab see, et täiskoormusel on läbipaine piiratud 30 mm-ni, tagades kraana sujuva töö.
